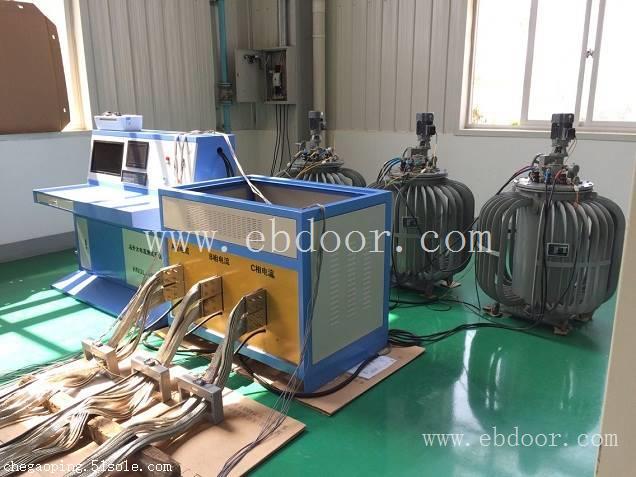

HNDL系列变压器温升试验设备，三相大电流发生器/大电流温升试验设备、三相温升试验装置 咨询电话 车高平
变压器的温升试验，一般是在绝缘、损耗、电压比和直流电阻等试验之后，按铭牌数据或有关规定进行。温升试验的目的就是要确定变压器各部件的温升是否符合有关标准规定的要求，从而为变压器长期安全运行提欧可靠依据。
下面为大家介绍几种变压器温升试验常见的试验方法。
一直接负载法 变压器的温升试验采用直接负载法时，在被试变压器的二次侧接以适当负载（如电炉、水阻、电感或电容器等），在一次侧施加额定电压，然后调节负载，使负载电流等于额定电流，其接线如图1所示。
图1：直接负载法的试验接线
Tx——被试变压器；Z——负载；PA——电流表；PV——电压表 当周围的气温为20±5℃，或冷却水人口温度为20~25℃时，允许以额定电流为试验条件，而不再加以校正。此时施加在一次侧的电压必须等于所在分接头的额定电压，偏差应不超过±2%。
直接负载法的试验工况与运行条件一致，其测量结果准确，可靠，有条件时应尽量采用这种方法。但因该试验所需的电源容量要大于被试品的容量，并且不易找到适当的负载，故较适用于小容量变压器及干式变压器的温升试验，现场试验时可选用下列几种方法。
1.用水阻做负载
根据负载的大小，设计容积不同的水池，在池中悬挂可以调节距离的极板，通过调节极间距离以调节负载，必要时水中可加些盐。用这种方法对变流变压器连同整流器一起的 '整机'进行温升试验是很好的。
2.用移圈调压器做负载
移圈调压器只要改变其使用方法和接线，它就能变成一个无级变阻的可变电抗器，这是一个理想的负载。下面就以单相移圈词压器为例说明其使用方法。用移圈调压器做可变电抗器的原理接线图见图2。
图2：用移圈调压器作为可变电抗器的原理接线图
Tx——被试变压器；TR——移圈调压器 图中，在试品的负载侧与移圈调压器的二次侧相连接，当动圈上下移动时，它的阻抗就相应地变化，成为一个可变电抗器。
当三相移圈调压器作为单相负载时，可根据负载的电压和电流，适当地选用两相并联和三相并联的接法。当然，三单元组成的单相移圈调压器也可以改做三相使用。
