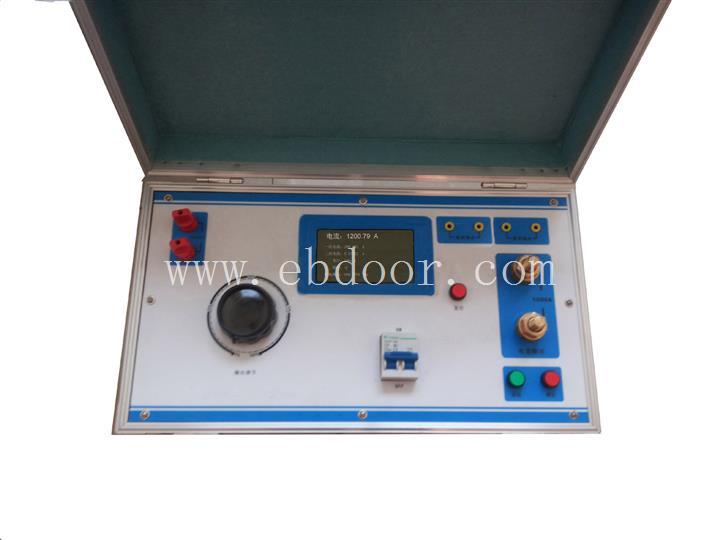

青岛华能远见电气有限公司是国内专业生产大电流发生器厂家，主要用于测试电流和时间测试，是电力系统的一次母线保护和电流互感器变比等试验，也可以对电流继电器及开关行程时间、过流速断、传动等试验进行整定。是一套实用的试验工具。

功能特点：

1 进口0.23铁芯，电效率高铁心无气隙，叠装系数可高达95％以上，铁心磁导率可取1.5～1.8T（叠片式铁心只能取1.2～1.4T），电效率高达95％以上，空载电流只有叠片式的10％。

2  采用环形设计。体积小重量轻，环形变压器比叠片式变压器重量可以减轻一半.

3 磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度高精度的电子设备上采用

4  采用0.2级数字式真有效值电流表显示，精度高。而且无需外附标准CT及其他附件，简洁直观。

5 采用0.2S级高精度电流互感器，保证电流信号的线性度和高精度输出.

6 内置高精度毫秒计。满足时间高精度测试的需要。

 技术参数：

输入电源：AC 220V /380V  50HZ

电流输出：0－ 1000A        精度：0.2  分辨率：0.01A

电流输出：1000－ 5000A     精度：0.2  分辨率：0.1A

电流输出：5000－ 10000A    精度：0.5  分辨率：1A

电流输出：10000－50000A    精度：0.5  分辨率：1A

输出端开口电压：≥6V

时间测试：0.001S－9999.999S  分辨率：0.001S
